強化頻譜效率改善壅塞 Wi-Fi 8提升連線可靠度

Wi-Fi 8技術深度剖析系列2

隨著物聯網、生成式人工智慧、工業4.0以及擴增實境(XR)與虛擬實境(VR)應用的全面爆發,近十年來無線區域網路正迎來前所未有的技術突破。在過去的技術更迭中,例如從Wi-Fi 6演進至Wi-Fi 7,產業界主要的競爭核心是理論峰值傳輸速率的絕對追求。藉由不斷增加通道頻寬(例如Wi-Fi 7引入通道頻寬320MHz)與提升高階調變技術(例如4096-QAM),無線區域網路的極速得到了倍數增長。然而,在真實世界的密集部署環境中,例如大型辦公大樓、體育場館、智慧自動化晶圓廠或現代高密度智慧家庭,用戶端往往面臨網路效能下降的問題。這種網路效能劣化的根本原因,並不是技術平台的最高速度不夠快,而是源自多個無線存取設備並存時的訊號碰撞、非對稱鏈路衰減、動態隨機干擾等分散且難以預測的因素。

為了解決真實無線環境中的高速但不穩定、延遲抖動高的通訊瓶頸,IEEE標準組織正式成立了802.11bn任務小組,並將下一代無線網路標準Wi-Fi 8定義為超高可靠度(Ultra-High Reliability, UHR)的技術革命。Wi-Fi 8的技術不再以追求突破46 Gbps以上的峰值速度為目標,而是專注於真實無線環境中的連線品質。根據任務小組訂定的核心計畫書,Wi-Fi 8的核心目標是在固定的訊號對干擾加雜訊比(Signal-to-Interference-plus-Noise Ratio, SINR)條件下,將系統的實際有效吞吐量提升至少25%以上;同時在延遲分佈的第95百分位數指標下,將端對端延遲大幅降低25%;此外,更要針對用戶在不同基地台間移動時的MAC協定資料單元(MPDU)遺失率降低25%,以降低漫遊過程中的連線中斷情形。本文將深入探討Wi-Fi 8如何透過實體層的新技術、多基地台合作式機制、以及動態壅塞控制等,有效提升頻譜效率並消除網路壅塞,為下一代無線通訊追求的極高可靠度及最佳使用者體驗奠定堅實基礎。

Wi-Fi 8實體層突破與頻譜效率提升

在傳統的無線資源分配架構中,系統的頻譜分配是當某一空間流或特定載波遭遇到環境干擾、多路徑衰減或障礙物阻隔時,整個通訊系統為了維持鏈路不中斷,通常會被迫調降整個通道的調變與編碼策略(Modulation and Coding Scheme, MCS)。這將導致良好的頻譜資源被劣質鏈路嚴重拖累,造成系統總頻譜效率大幅度的變差。Wi-Fi 8為了突破這一種實體層瓶頸,引入了多項精準頻譜調度的技術,將頻譜、功率、時間等資源以微秒級、逐個封包、逐個用戶進行優化。

非對稱調變技術的運作架構

在傳統的多輸入多輸出系統中,無論是單用戶還是多用戶傳輸,AP對同一用戶的所有空間串流通常必須使用完全相同的調變方案。然而,在實際物理環境中,由於室內隔間或牆壁造成的反射、家具、停車場車輛阻擋、設備天線的排列方向差異,每一條天線串流所經歷的訊號干擾雜訊比具有高度的異質性。例如,天線A可能擁有極佳的視線距離(Line-of-Sight,LOS),而天線B則處於多路徑衰減的盲區。Wi-Fi 8引入的非對稱調變技術(Unequal Modulation, UEQM),可以解決這種問題。UEQM讓AP在同一傳輸機會中,針對不同空間串流採用不同的調變階數。假設空間流-1環境優良,系統可維持極速的4096-QAM進行傳輸;而正遭受高干擾或衰減的空間流-2,系統則會自動將其獨立調降至穩健的256-QAM或64-QAM。這種獨立最佳化的架構,成功避免了狀況較差的串流拖慢整體鏈路速度的系統通病,使各空間串流能依通道條件採用適當調變方式,進而提升整體頻譜利用效率。

MCS速率調整細緻化

傳統Wi-Fi懸崖式的傳輸速率階梯在Wi-Fi 7(EHT)及更早的標準中,MCS 0到MCS 15的動態切換(即鏈路自適應;Link Adaptation)存在一個許久未解的物理缺陷:相鄰MCS等級之間的訊噪比(Signal-to-Noise Ratio,SNR)門檻存在大於3 dB的巨大斷層。傳統上當使用者與無線基地台的距離稍微拉遠,或環境中出現動態干擾(例如人體走動、牆壁反射改變),SNR只要輕微下降,鏈路自適應演算法就會因為無法在中間找到合適的穩健編碼,被迫越級向下,直接從高階QAM掉入低階QAM。這會導致應用串流的吞吐量瞬時急劇下滑,並造成封包遺失。

有鑑於此,Wi-Fi 8目前規畫新增4個MCS索引,用以在既有MCS階梯間增加更細緻的速率調整選項。Wi-Fi 8並未增加全新的調變階數,而是透過既有調變方式搭配不同編碼率,在關鍵SNR區間增加4個新的MCS組合。這四組全新的MCS參數(即:索引17、

19、20、23)詳見表1:

這4個全新MCS index讓實體層的速率調整演算法擁有了更優良的精準度。在訊號衰減時,裝置能夠以5%至30%的微幅平滑降速來取代過往動輒減半的大幅降速,使端對端的通訊品質具備極高的動態耐受力。

表1 新的MCS索引
新的MCS索引 調變 編碼率 物理意義
MCS 17 QPSK 2/3 新增QPSK、2/3編碼率組合,填補既有MCS階梯間的傳輸選擇。
MCS 19 16-QAM 2/3 新增16-QAM、2/3編碼率組合,提供更細緻的鏈路調適。
MCS 20 16-QAM 5/6 新增16-QAM、5/6編碼率組合,在較佳通道條件下提供更高傳輸 效率。
MCS 23 256-QAM 2/3 新增256-QAM、2/3編碼率組合,在高階調變下提供效率與可靠 度間的折衷選擇。

協同波束成形運作機制(Co-BF)

在矩陣層面上,協同波束成形的運作高度依賴於奇異值分解(Singular Value Decomposition, SVD)與區塊對角化(Block Diagonalization)預編碼矩陣的即時運算。在過往標準中,單一AP只能對自身覆蓋內的終端進行預編碼(Pre-coding),而對相鄰的設備則完全處於盲區。多個AP可交換通道狀態資訊,並透過協同波束成形調整傳輸訊號的空間方向,降低對鄰近BSS裝置的干擾,進而提升空間重用效率。

改進型低密度奇偶檢查碼(LDPC)

前向錯誤更正(Forward Error Correction, FEC)是無線通訊在高干擾環境下更正傳輸錯誤的重要機制。Wi-Fi 8在此領域導入了改進型長區塊低密度低密度奇偶檢查碼。該技術透過將編碼的區塊長度大幅度拉長,在每一個傳輸碼字(Codeword)中注入更具結構性與數學冗餘度的校驗矩陣。當無線訊號在無線介面傳輸時,如因突發性干擾而導致部分位元遺失或損壞,接收端解碼器可利用LDPC的錯誤更正能力,降低位元錯誤與封包重傳需求。這徹底改變了傳統網路一旦發生傳輸錯誤,就必須依賴MAC層機制觸發重新傳輸的低效循環。由於重新傳輸會加劇通道堵塞,改進型LDPC技術透過以編碼換效率的策略,顯著降低了重傳率,從根本上確保了高干擾環境下的頻譜淨有效率。

Wi-Fi 8以頻譜效率強化壅塞控制

在Wi-Fi 8的技術架構中,提升頻譜效率不再只是為了追求更高的理論峰值速度,而是為了在高度壅塞、多裝置、多無線基地台干擾的環境下,維持連線的超高可靠度與低延遲。壅塞控制是Wi-Fi 8的核心目的,而提升頻譜效率則是達成此目的最關鍵的技術手段。Wi-Fi 8導入了多項新技術,透過提高每一赫茲(Hz)頻寬的使用效率,來化解壅塞。

因此,Wi-Fi 8處理強化頻譜效率與壅塞控制的技術有:DSO、NPCA、dRU、Co-SR、Co-BF、Co-rTWT、高優先級增強型分散式通道存取(High Priority EDCA, HIP EDCA)、ELR。本文介紹DSO、NPCA、dRU這三種技術。

DSO

Wi-Fi 7雖然開創了320MHz的超大頻寬,但在實際環境中,仍可能面臨零星干擾。只要320MHz頻寬中的某個20MHz區段出現微弱的雷達訊號、藍牙突發訊號或鄰近網路干擾,傳統系統的通道打孔(Channel Puncturing)機制只能靜態切除受干擾區段,甚至可能導致整個320MHz寬通道的效能下降。Wi-Fi 8導入的動態子通道運作技術(Dynamic Subchannel Operation, DSO),則將寬頻通道視為可彈性配置的資源池。DSO技術允許AP以較高的時間解析度,即時掌握頻段內各子頻段的使用狀態。當部分頻寬閒置或受到干擾時,AP可動態避開受干擾區段,並將剩餘的零散子通道資源重新配置給其他裝置使用。根據業界實驗室模擬測試數據,在高密度且干擾嚴重的壅塞環境下,DSO技術可讓單一用戶的峰值吞吐量從舊體制的1.2Gbps提升至2Gbps,系統整體頻譜利用效率提升近80%。DSO可藉由動態調整子通道配置,提升寬頻資源利用效率與無線網路的可靠度。

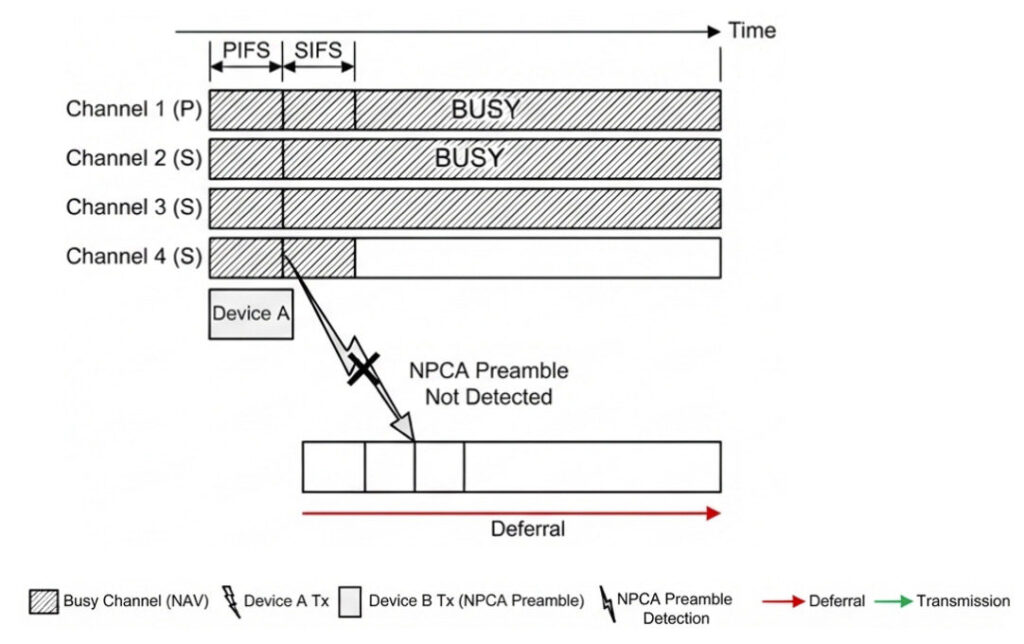

圖1 S1、S2、S3未偵測到前導碼,設備A延後傳輸
圖1 S1、S2、S3未偵測到前導碼,設備A延後傳輸

NPCA

非主要通道存取(Non-Primary Channel Access, NPCA)主要是在打破過去主通道忙碌,整個頻寬就必須閒置的技術限制。

傳統Wi-Fi必須依賴一個固定的主通道(通常是20MHz)來發送控制訊號與競爭頻寬。當這個主通道被鄰近網路(Overlapping Basic Service Set,OBSS)干擾或佔用時,即使其他次要通道完全空閒,設備只能等待主通道恢復可用。NPCA的核心思想就是靈活繞道,擺脫對單一主通道的絕對依賴,大幅度提升頻譜的有效利用率。

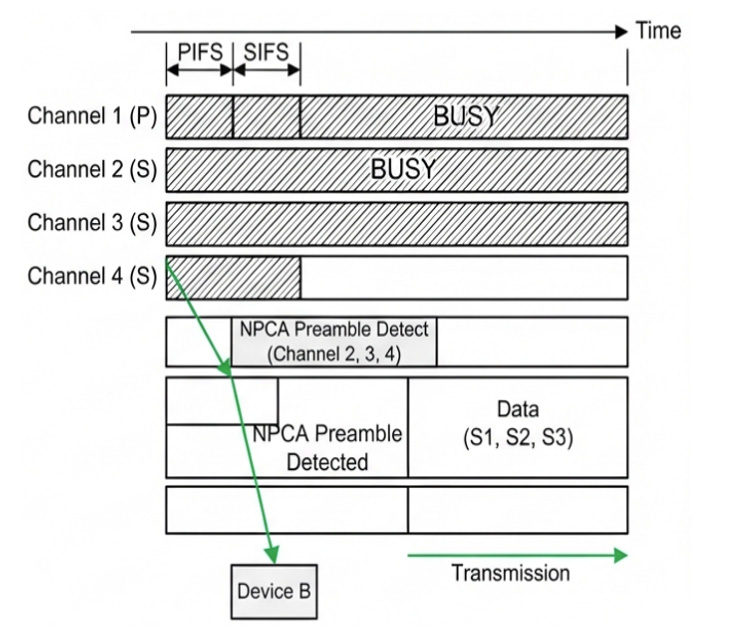

圖2 S1、S2、S3偵測到NPCA前導碼,設備A將傳輸時序與S1、S2、S3對齊
圖2 S1、S2、S3偵測到NPCA前導碼,設備A將傳輸時序與S1、S2、S3對齊

NPCA的運作原理是:基地台與手機等終端會事先溝通好一組可替換的次要頻段,此為動態協調階段。之後當傳統的主通道發生同通道干擾或被其他網路占用時(圖1),系統會立刻啟動應變機制。AP與STA(Station)迅速將傳輸轉移到指定的且空閒的非主要通道上(即NPCA主通道),並在該頻段重新競爭頻寬並發送資料(圖2)。在外部干擾的傳輸機會(Transmission Opportunity, TXOP)結束前,設備會自動切回原主通道,確保網路整體的相容性。這種彈性切換,能有效降低高密度環境下的連線延遲,提升高密度環境下的連線穩定性。
